水道施設の鉄筋防錆補修

平塚市の水道施設で鉄筋腐食に伴う爆裂ケ所があるため改修工事において将来的なマクロセル予防を視野にいれた工法（コンクリ・リファクター＋サンマテラーアクア）が採用されました。

鉄筋腐食の主な要因

鉄筋腐食による爆裂は下記2つの要因で発生します。

一般的にはコンクリート中性化に伴うケースが大半ですが海沿いに近い鉄筋コンクリート造では塩害による爆裂が主になります。

従来工法

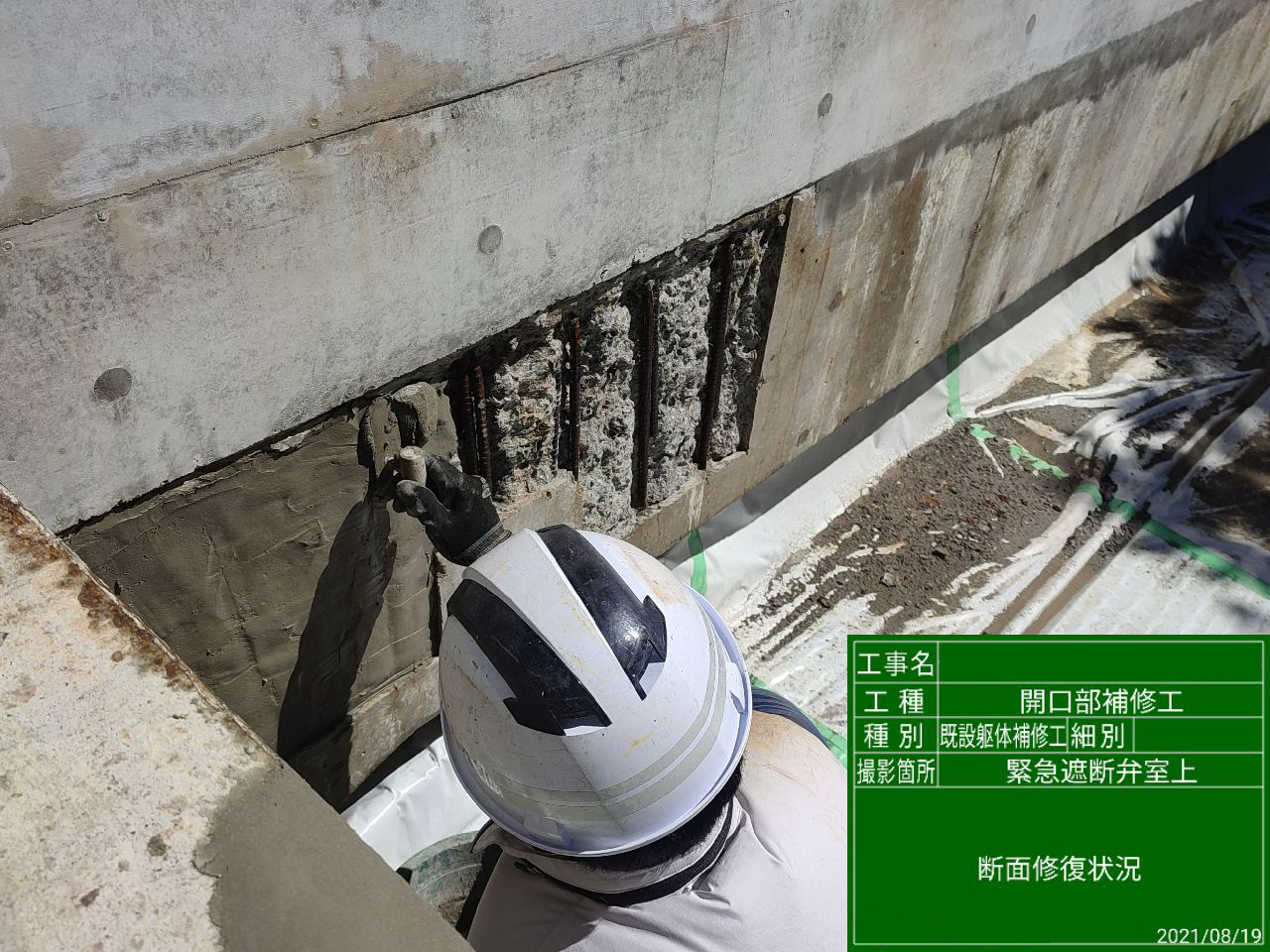

錆汁発生箇所をハツリ、腐食した鉄筋部の錆除去、エポキシ樹脂塗布、欠損部の断面修復（モルタル）

この補修方法では断面修復した箇所を起点としてマクロセル（電位差による腐食電流の発生）として鉄筋鋼材の至るで金属の腐食を発生させます。

マクロセル予防の新技術

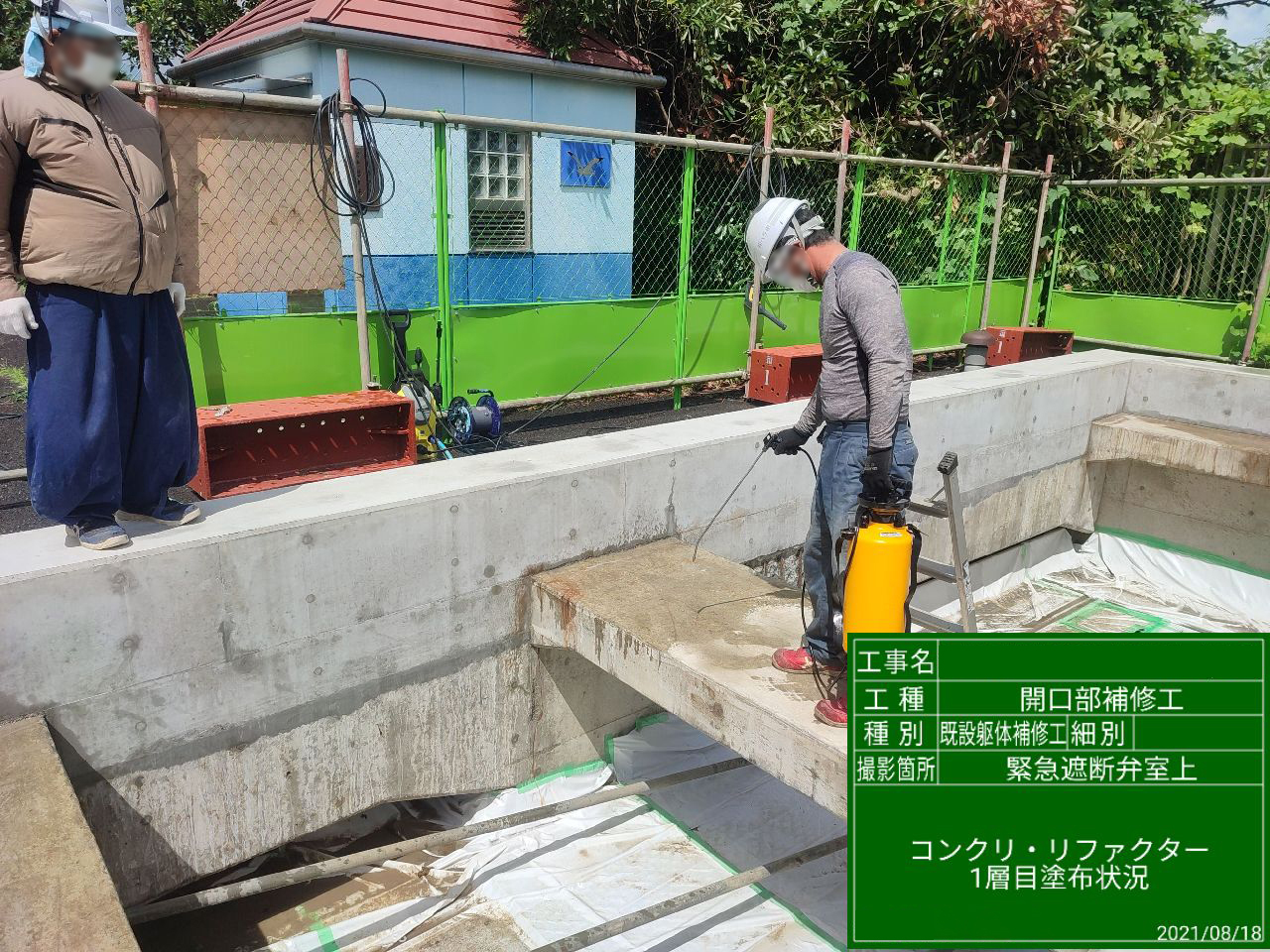

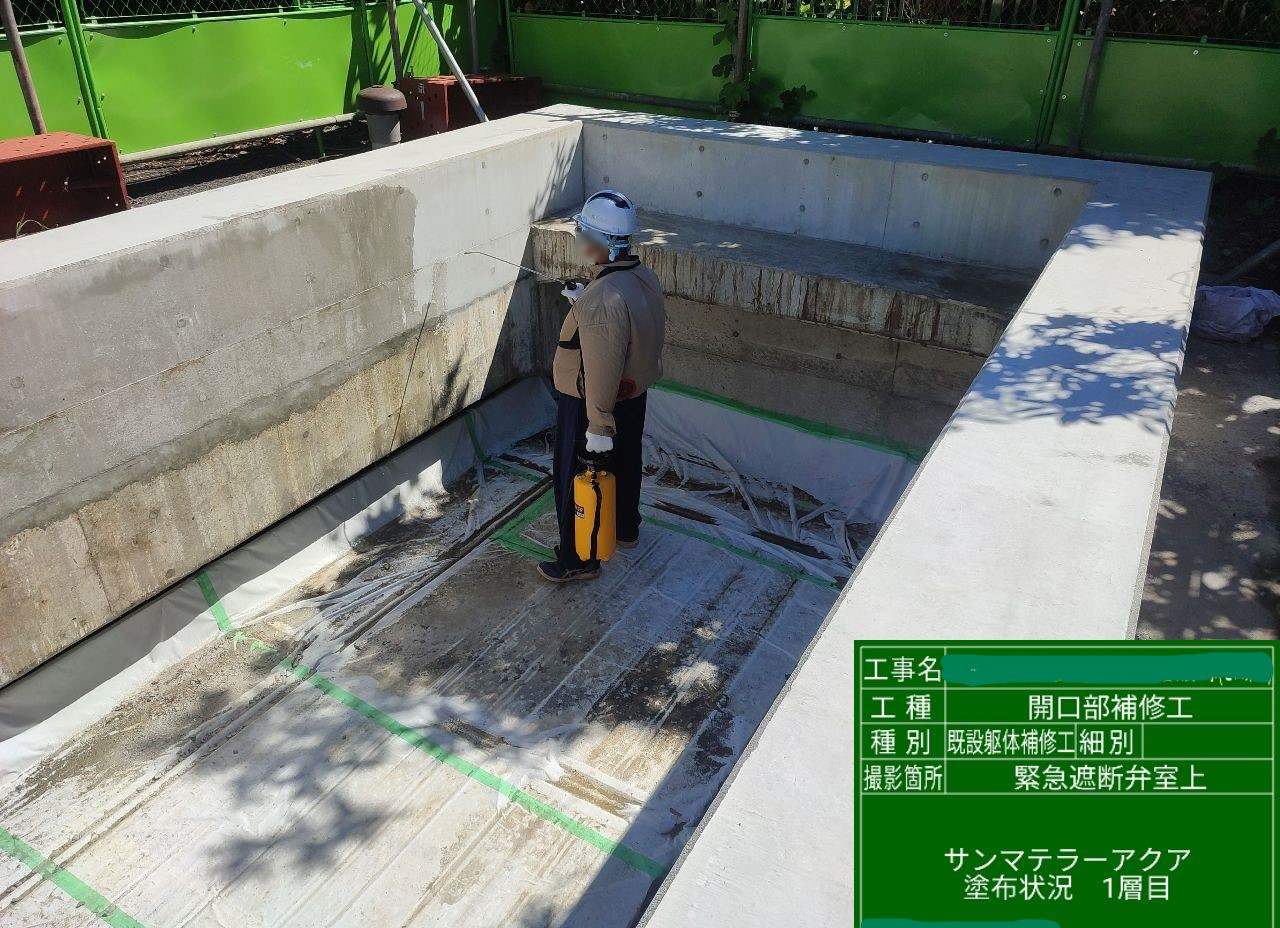

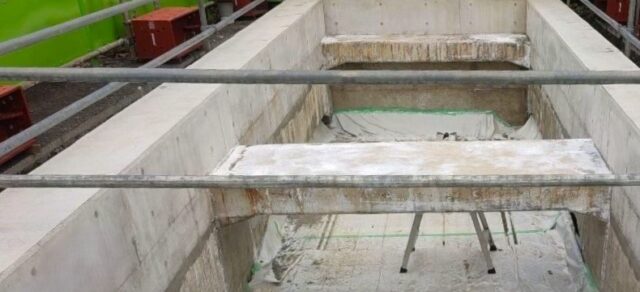

今回は中性化に伴う鉄筋腐食・爆裂であることが推測されるため、経年コンクリートへのアルカリ性付与、ひび割れ抑制、表層部の緻密化、亜硝酸イオン含浸による不導体被膜再生維持によるコンクリート内部の改質強化を目的とした補修工法が取られました。
